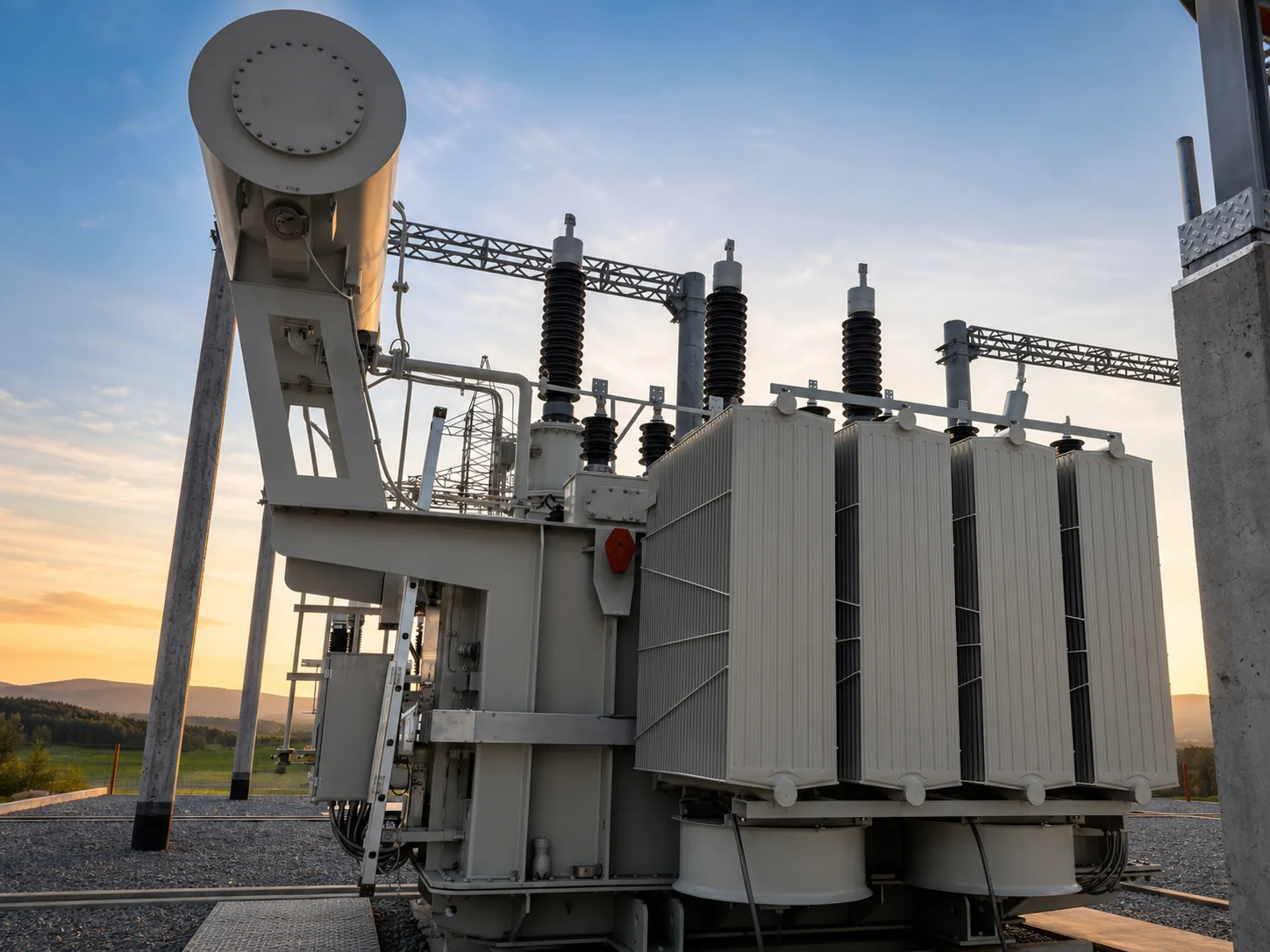

Bij een met olie gevulde transformator hoort een vloeistofdichte opvangvoorziening. Staat de transformator buiten, dan komt er hemelwater in die lekbak en moet dat water via een olieafscheider worden afgevoerd. Omdat het lozingspunt daar zelden het vuilwaterriool is, komt vrijwel altijd een coalescentieafscheider van klasse I in beeld.
Niet het Bal, maar de norm en de vergunning
Anders dan bij een wasstraat wijst het Besluit activiteiten leefomgeving transformatorstations niet aan als milieubelastende activiteit. Het woord transformator komt in de hele Bal-tekst een paar keer voor en nooit als zelfstandige activiteit. De eisen komen dus ergens anders vandaan: uit NEN-EN-IEC 61936-1, uit de programma s van eisen van de netbeheerder, uit de omgevingsvergunning en uit de zorgplicht.
Let op de norm. NEN-EN 50522 wordt in dit verband vaak genoemd, maar die gaat over aarding van hoogspanningsinstallaties en niet over olie. De norm die de opvang van isolatie- en koelvloeistof behandelt is NEN-EN-IEC 61936-1, waarvan de versie uit 2010 per 1 september 2021 is ingetrokken.
NEN-EN 50522 gaat over aarding. De olie-eisen staan in NEN-EN-IEC 61936-1.
De lekbak: vloeistofdicht, op afschot en bestand tegen hitte
Netbeheerders zijn hier concreet. Bij een inpandige opstelling dient de kelder van de transformatorruimte als olieopvang bij calamiteiten: duurzaam vloeistofdicht, geschikt voor elke soort olie tot honderdvijftig graden, en onder afschot naar de vloersparing onder de transformator zodat de olie kan weglopen. Voor een ondergrondse kabelkelder geldt de eis dat die oliedicht is.
De internationale norm noemt een drempel van duizend liter isolatievloeistof waarboven opvang wordt aanbevolen. Let op het woord aanbevolen: in de Engelse normtekst staat should en niet shall. Ook de veelgehoorde regel dat de bak honderdtien procent van de olie-inhoud moet kunnen bergen, heb ik in geen enkele Nederlandse wettekst of netbeheerdersdocument teruggevonden. Behandel dat als praktijkrichtgetal en niet als voorschrift.
Grind in plaats van een klep
Er bestaat een hardnekkig beeld dat er bij brand of explosie een klep dichtvalt. Dat klopt niet. De brandbeveiliging in een olieopvangbak is een grindlaag. Brandende olie zakt tussen de stenen, de rookgassen die daar omhoog willen snijden de zuurstoftoevoer af, en de brand smoort tot iets wat met normale schuimblussing te bestrijden is.

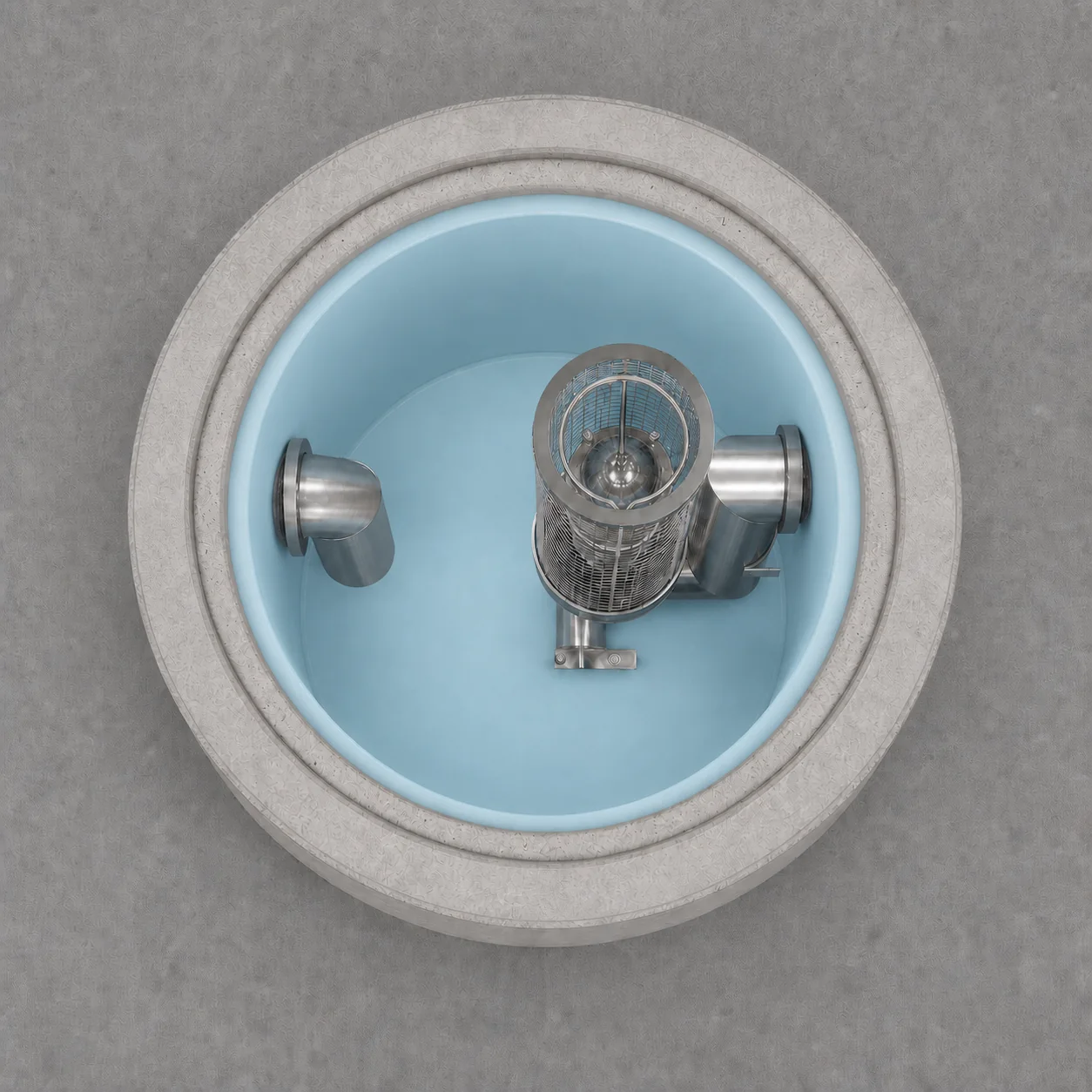

Dat maakt de maatvoering minder eenvoudig dan het lijkt. Grind neemt volume in, dus de bak moet groter zijn dan bij een lege betonnen kuip. Grotere stenen laten meer olie door en houden de bak kleiner, maar verliezen hun verstikkende werking als ze te groot worden. De enige automatisch sluitende voorziening in de keten zit in de olieafscheider zelf, en die reageert op de dikte van de olielaag.
Het blusgrind is de vlamdover. Er zit geen bewegend onderdeel in de afvoer dat op brand reageert.
Waarom hier klasse I geldt
Een transformatorstation staat zelden aan het vuilwaterriool. Het hemelwater uit de lekbak gaat naar het oppervlaktewater of naar een hemelwaterriool dat daarop uitkomt. Klasse II op zwaartekracht haalt honderd milligram per liter en is gekoppeld aan lozing op het vuilwaterriool. Voor de route naar oppervlaktewater is de coalescentieafscheider van klasse I aan de orde, onder vijf milligram per liter.
In een omgevingsvergunning voor een groot transformatorstation staat die redenering letterlijk uitgeschreven: omdat de transformator buiten staat, wordt het hemelwater dat in de lekbak valt via een olieafscheider afgevoerd. Dat is de situatie waarin de afscheider nodig is.
Esterolie valt buiten het toepassingsgebied
Dit is het punt dat het meeste geld kan schelen en dat vrijwel nergens staat. Minerale transformatorolie heeft een dichtheid rond 0,88 g/cm3 en drijft vlot op. Natuurlijke ester zit op 0,92 en synthetische ester op 0,97. Olieafscheiders volgens NEN-EN 858 zijn bedoeld voor lichte vloeistoffen tot 0,95 g/cm3, en in de praktijk zijn ze meestal getest tot 0,90.
Dat betekent dat een standaard afscheider voor synthetische ester niet is gecertificeerd, en dat natuurlijke ester weliswaar binnen de grens valt maar het dichtheidsverschil met water bijna halveert. De afscheider valt daardoor fors groter uit. Dit is onze conclusie uit de opgegeven dichtheden en de reikwijdte van de norm, niet een letterlijke normbepaling. Vervangt u minerale olie door ester, laat dan de afscheider opnieuw beoordelen voordat u ervan uitgaat dat de bestaande voorziening nog voldoet.
Overstappen op esterolie is geen neutrale keuze voor de afscheider. Reken opnieuw.
Veelgestelde vragen: olieafscheider transformatorstation
Is een olieafscheider verplicht bij een transformatorstation?
Het Besluit activiteiten leefomgeving wijst transformatorstations niet als activiteit aan, dus de eis komt uit de norm, de eisen van de netbeheerder en de omgevingsvergunning. Staat de transformator buiten en loopt het hemelwater uit de lekbak weg, dan is een olieafscheider in de praktijk de aangewezen voorziening.
Welke norm regelt de olieopvang bij een transformator?
NEN-EN-IEC 61936-1. NEN-EN 50522 wordt vaak genoemd maar gaat over aarding van hoogspanningsinstallaties, niet over olie. De versie van 61936-1 uit 2010 is per 1 september 2021 ingetrokken.
Waarom ligt er grind in de lekbak onder een transformator?
Het grind is de brandbeveiliging. Brandende olie zakt tussen de stenen en de rookgassen snijden de zuurstoftoevoer af, waardoor de brand smoort. Er is dus geen klep die bij brand dichtvalt; die functie zit in het grind.
Welke klasse olieafscheider hoort bij een transformatorstation?
Meestal klasse I met coalescentiefilter, onder vijf milligram per liter. Het water uit de lekbak gaat zelden naar het vuilwaterriool maar naar oppervlaktewater of een hemelwaterriool, en daar hoort de strengere klasse bij.
Verandert esterolie iets aan de afscheider?
Ja. Synthetische ester heeft een dichtheid van ongeveer 0,97 g/cm3 en valt daarmee buiten het toepassingsgebied van NEN-EN 858, dat bij 0,95 stopt. Natuurlijke ester zit op 0,92 en maakt de benodigde afscheider fors groter. Laat dat opnieuw doorrekenen voordat u overstapt.
